Popis principu fungování TČ:
Tepelné čerpadlo obsahuje čtyři základní části chladícího okruhu: výparník, kompresor, kondenzátor a expanzní ventil. Odebrané venkovnímu prostředí se ve výparníku předává pracovní látce (kapalnému chladivu) při relativně nízké teplotě. Zahřátím chladiva dojde k jeho odpaření a páry jsou následně stlačeny v kompresoru na vysoký tlak. Stlačené chladivo je přiváděno do kondenzátoru, kde při kondenzaci předává teplo do topné vody za vyšší teploty, než bylo teplo ve výparníku odebráno. V expanzním ventilu se cyklus uzavírá a dochází ke snížení tlaku chladiva na původní hodnotu ve výparníku.

Tepelná čerpadla se řadí mezi alternativní zdroje energie, protože umožňují odnímat teplo z okolního prostředí (vody, vzduchu nebo země), převádět ho na vyšší teplotní hladinu a následně účelně využít pro vytápění nebo přípravu teplé vody. Pro přečerpání tepla na vyšší teplotní hladinu je třeba dodat určité množství energie.

Vzduch/voda
výhody (+): nejlevnější, možnost změny umístění
nevýhody (-): zimní provoz (horší COP), velký rozdíl výkonu v létě a zimě, konstrukčně složitější zařízení, nutno řešit odtávání námrazy na výparníku
Odpadní vzduch/voda
výhody (+): stálé pracovní podmínky (při vysoké teplotě odpadního vzduchu je vysoké COP)
nevýhody (-): dostupnost vhodné odpadního vzduchu v blízkosti místa spotřeby tepla
Země/voda s horizontálním výměníkem
výhody (+): téměř stálé podmínky (dobré COP), levnější než provedení s vrtem
nevýhody (-): potřeba větší plochy pro instalaci horizontálního výměníku, kolísá teplota
Odpadní voda/voda
výhody (+): stálé pracovní podmínky (při vysoké teplotě odpadní vody je vysoké COP)
nevýhody (-): dostupnost vhodné odpadní vody v blízkosti místa spotřeby tepla

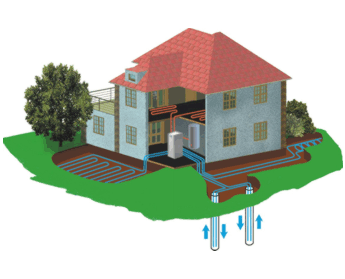

Země/voda se svislým zemním vrtem
výhody (+): stálé podmínky (dobré COP), možnost pasivního chlazení
nevýhody (-): větší investiční náklady na tepelné čerpadlo a vrt

xxx/vzduch
výhody (+): stálé pracovní podmínky (při vysoké teplotě odpadní vody je vysoké COP)
nevýhody (-): dostupnost vhodné odpadní vody v blízkosti místa spotřeby tepla
Voda/voda
výhody (+): stálé pracovní podmínky (vyšší COP)
nevýhody (-): výskyt vhodných zdrojů
hybridní
výhody (+): stálé pracovní podmínky (při vysoké teplotě odpadní vody je vysoké COP)
nevýhody (-): dostupnost vhodné odpadní vody v blízkosti místa spotřeby tepla
